花岗岩破碎工艺
发布时间：2026年2月26日 分类：非金属 浏览量：14
花岗岩破碎工艺通常采用多级破碎流程，以应对花岗岩高硬度（抗压强度达1000~3000 kg/cm²）、耐磨损的特性，确保最终产品粒型好、级配均匀。最常见的工艺为“三段破碎”：粗碎 → 中细碎 → 整形制砂，结合筛分闭环系统，实现高效、稳定的连续化生产。
以下是关于花岗岩破碎工艺的详细技术解析，涵盖工艺流程、设备选型、参数优化及典型应用场景，符合工业生产标准与环保要求：
一、花岗岩特性与破碎挑战
物理性质
高硬度：莫氏硬度6-7，抗压强度100-250 MPa，需高耐磨设备。
脆性大：破碎后易产生针片状颗粒，需整形处理。
低硅含量：部分花岗岩含石英（SiO₂>70%），加剧设备磨损。
破碎难点
设备易磨损（尤其是锤头、衬板、颚板）。
针片状颗粒影响混凝土强度（需控制≤15%）。
粉尘治理难度高（游离二氧化硅含量可能超标）。
二、典型破碎工艺流程
根据原料尺寸与成品要求，分为三段破碎或四段破碎，常见流程如下：
1. 粗碎（一级破碎）
设备：颚式破碎机（PE系列）或旋回破碎机。
功能：将大块花岗岩（≤1200mm）破碎至≤300mm。
参数控制
排料口宽度：100-250mm（根据二级破碎设备进料口调整）。
转速：200-300 rpm（颚破）；100-200 rpm（旋回破）。
优势：结构简单、耐冲击、维护成本低。
2. 中碎（二级破碎）
设备：圆锥破碎机（单缸/多缸液压）或反击式破碎机。
功能：将粗碎产物（≤300mm）破碎至≤50mm。
参数控制
圆锥破：闭边排料口（CSS）10-50mm，层压破碎减少针片状。
反击破：转子直径800-1200mm，线速度25-40 m/s，适合中等硬度花岗岩。
选型依据
高硬度花岗岩优先选圆锥破（耐磨性更强）。
对粒形要求高时可选反击破（但需定期更换板锤）。
3. 细碎/整形（三级破碎）
设备：立轴冲击式破碎机（VSI）或整形机。
功能：将中碎产物（≤50mm）破碎至≤25mm，并改善粒形。
参数控制
VSI转速：1500-2000 rpm，采用“石打石”原理减少磨损。
进料粒度：≤50mm（VSI）；≤25mm（整形机）。
效果：针片状颗粒含量从30%降至≤10%，满足高标准骨料要求。
4. 筛分与分级
设备：圆振动筛或多层直线筛。
功能：分离合格粒级（如5-10mm、10-20mm、20-31.5mm），不合格物料返回细碎。
筛网规格：根据成品需求选择（如3mm、5mm、10mm等）。
三、关键工艺参数优化
破碎比分配
总破碎比=原料最大粒度/成品最大粒度，通常分3-4段实现（每段破碎比3-5）。
避免单段破碎比过大导致设备过载或粒度不均。
喂料控制
均匀喂料可提高破碎效率20%以上，减少设备冲击。
采用振动给料机或皮带输送机配变频调速。
负荷监测
通过电流、功率或振动传感器实时监测设备负荷，防止堵料或过载。
智能控制系统自动调整排料口或喂料速度。
粉尘治理
密封破碎机进/出料口，配备脉冲布袋除尘器（排放浓度≤10 mg/m³）。
湿法作业（喷淋降尘）适用于干旱地区，但需处理废水。
四、典型应用场景与设备配置
应用场景 原料尺寸 成品要求 推荐工艺流程
建筑骨料生产 ≤1000mm 5-20mm、20-40mm 颚破+圆锥破+VSI+筛分（闭路循环）
高速公路路面石料 ≤800mm 10-30mm（立方体颗粒） 颚破+反击破+整形机+筛分
铁路道砟 ≤600mm 25-63mm（抗压强度≥100 MPa） 颚破+圆锥破+筛分（需检测针片状含量）
装饰石材废料回收 ≤300mm 0-5mm、5-10mm（填料） 颚破+锤破（或对辊破）+筛分（开路流程）
五、技术发展趋势
智能化升级
集成物联网（IoT）实现设备远程监控与故障预警。
AI算法优化破碎参数，降低能耗10%-15%。
绿色节能技术
液压驱动圆锥破比传统弹簧型节能20%-30%。
余热回收系统利用破碎机摩擦热预热原料。
模块化设计

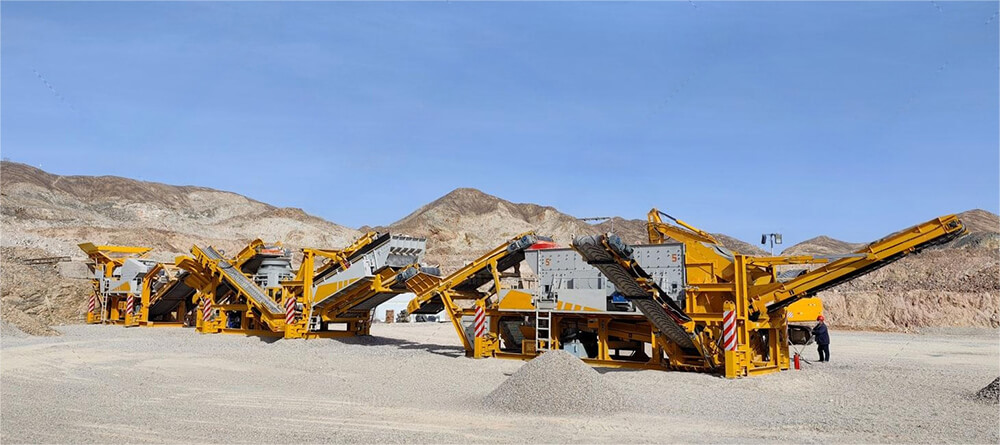

移动破碎站（履带式/轮胎式）适用于分散式矿山或临时项目。
集装箱化模块实现快速部署与搬迁。
六、案例分析：某花岗岩矿山破碎线改造
原工艺：颚破+锤破（开路），存在针片状超标（25%）、锤头寿命短（7天/套）问题。
改造方案
替换锤破为多缸圆锥破（CSS=25mm），层压破碎减少过粉碎。
增加VSI整形机（转速1800 rpm）优化粒形。
密封设备接口并安装除尘器，粉尘排放降至8 mg/m³。
效果
针片状含量降至8%，符合GB/T 14685《建筑用卵石、碎石》标准。
锤头寿命延长至3个月/套，能耗降低18%。
花岗岩破碎工艺需根据原料特性、成品要求及环保标准灵活设计，未来将向智能化、节能化和模块化方向发展，以提升生产效率与资源利用率。
