高岭土加工工艺

高岭土加工工艺

高岭土加工工艺涵盖提纯增白、超细加工、改性处理三大核心环节，并依据原矿性质和产品需求采用干法或湿法工艺流程，具体如下：

一、提纯增白工艺

提纯增白旨在去除高岭土中的杂质，提高其纯度和白度，主要方法包括物理法、化学法及高温煅烧法：

物理提纯法

手选法：利用矿物颗粒的大小或密度差别进行分离，去除长石和石英等杂质，提高高岭土的纯度和煅烧白度，适合小型企业。

水选法：以水为介质，将矿物和杂质矿物分离开来，可去除石英、长石和云母等较大颗粒的矿物或铁钛矿物，该法简单易行，成本低，适合高品质矿床。

浮选法：根据矿物颗粒表面物理化学性质的不同，从矿石中分离有用矿物。浮选法有多种技术，如载体浮选、选择性凝聚、双液浮选等，是陶瓷原料预处理的有效手段。

磁选法：利用矿物磁性差异，在磁力及其他力作用下进行选别。磁选法可以有效去除高岭土中的铁杂质，提高高岭土的纯度。对于弱磁性矿物，可采用高梯度强磁选法除铁。

化学提纯及漂白：主要用于除去高岭土中含铁矿物，主要方法有酸浸法、氯化法、碱处理法、还原法、氧化及氧化还原联合法。

还原漂白除铁法：用还原剂将不溶的三价铁（如褐铁矿）还原成可溶的二价铁，经过过滤洗涤，随滤液除去。

酸浸漂白除铁法：用酸溶液处理高岭土，使其中含铁不溶矿物转变为可溶性的盐类，再经洗矿等工序而实现高岭土的增白。

氧化漂白除铁法：以强氧化剂为漂白剂，在高岭土矿浆体系中将高岭土中黄铁矿等氧化生成可溶性的Fe²⁺，同时氧化有机质，使其变成易被洗去的无色氧化物。

高温煅烧法：是除碳增白的最佳方法，亦是煤系地层高岭土必须的加工方法。通常在650～1050℃下煅烧，使高岭土物相彻底改变，同时部分杂质挥发，达到提高白度及绝缘性的效果。有时也可采用氯化焙烧、氧化焙烧等高温处理方法，除去高岭土中的铁、钛元素。

二、超细加工工艺

超细加工旨在将高岭土加工成超细粉末，以满足特定工业领域的需求，主要方法包括：

机械粉碎法：利用矿物层状结构的特点，在外力作用下破坏层与层之间的作用力，从而达到超细化的目的，但能耗较大。

分级法：根据斯托克斯法则将高岭土在液体中沉降得到超微细高岭土，但成本高，产出率低。

插层-剥片法：利用插层作用使高岭土中矿物层间膨胀，键合力大为减弱，除去插层客体后，原来堆垛的片状高岭石就自然分解成小片状的高岭石，达到自然剥离的目的。该方法是目前对超细高岭土研究的主要方向。

化学合成法：一般采用岩石矿物或铝硅凝胶为原料，采用水热法得到超微细合成高岭石。其纯度高、悬浮稳定性好、光散射性好，同时其他性能俱佳。

三、改性工艺

改性旨在改变高岭土表面的理化性质，提高其应用性能，主要方法包括：

酸碱改性：主要针对煅烧高岭土而言，根据Al、Si在相变过程中化学环境的不同，将高岭土在一定温度下煅烧活化，使其中Al、Si可以和酸或碱反应，从而达到改变其酸性、孔径和比表面积的目的。

表面改性：用物理的、化学的或机械的方法对高岭土粉体表面进行处理，以改变其表面的理化性质。表面改性可有效提高高岭土的白度、亮度、表面化学活性及与聚合物的相容性等。

插层改性：主要指在不破坏高岭石原有层状结构的前提下，将一些有机分子直接或间接地插入高岭石层间。

四、工艺流程

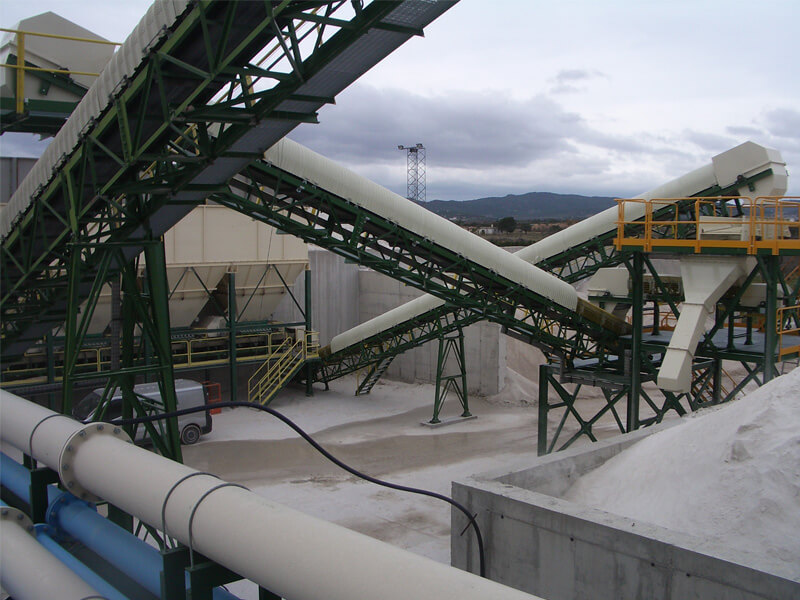

工业上高岭土常见的加工工艺有干法和湿法两种：

干法工艺：一般包括破碎、干燥（通常在旋转干燥器中进行）、细磨和空气浮选等几道工序。该工艺可将大部分砂石除去，适用于加工那些原矿白度高、砂石含量低、粒度分布适宜的矿石。干法加工生产成本低，一般适用于干燥地区，产品通常用于橡胶、塑料及造纸等工业的低价填料。

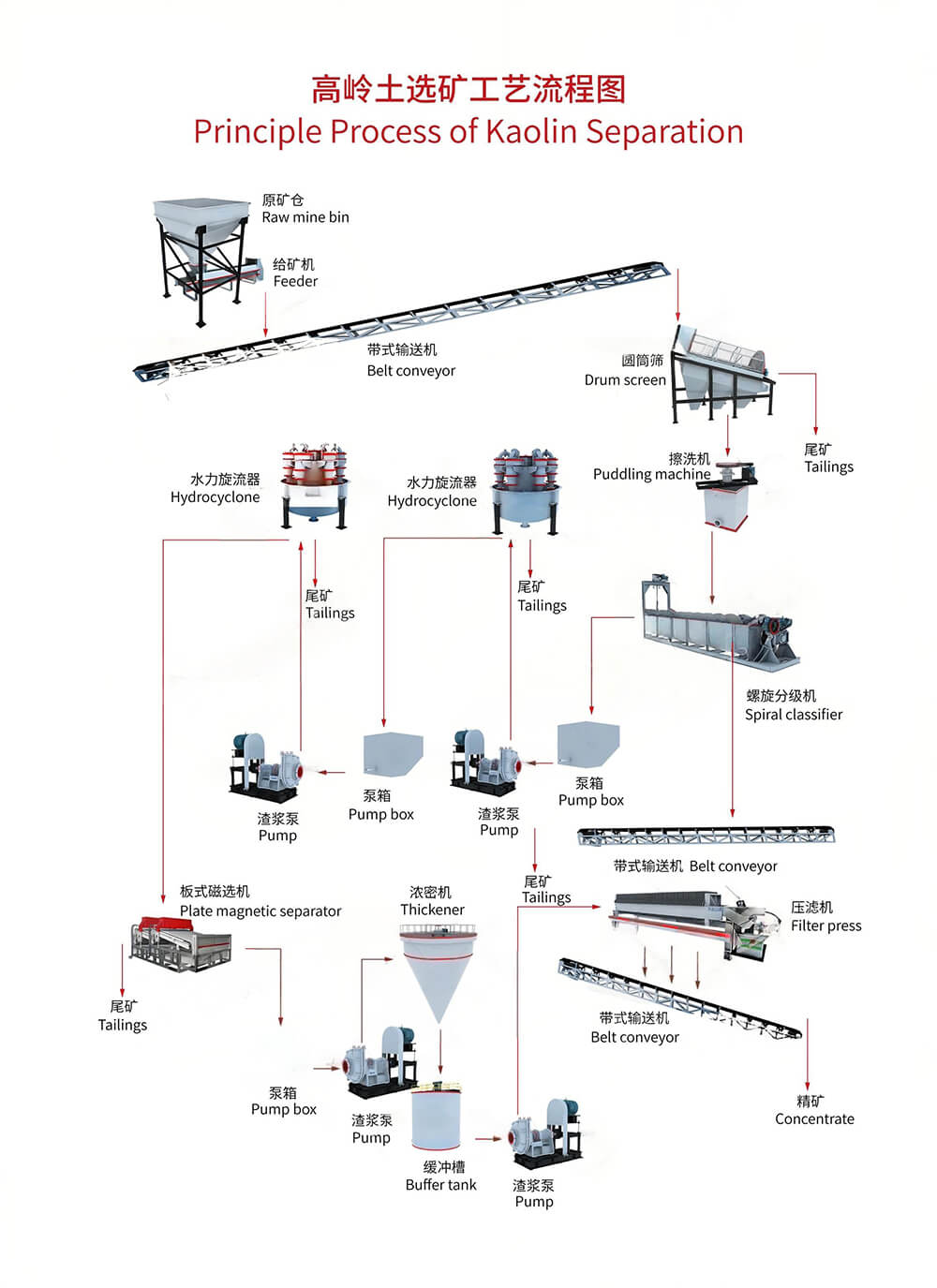

湿法工艺：包括浆料的分散、分级、杂质分选和产品处理等几个阶段。一般流程为：原矿→破碎→捣浆→除砂→旋流器分级→剥片→离心机分级→磁选（或漂白）→浓缩→压滤→干燥→包装。

五、特殊工艺（煤系高岭土）

煤系（硬质）高岭土是我国特有的高岭土资源，目前生产上基本采用先超细后煅烧或先煅烧后超细加工工艺：

先超细后煅烧工艺流程：原矿→破碎→粉碎→捣浆→湿式超细研磨或剥片→干燥→煅烧→解聚→分级→包装。

先煅烧后超细工艺流程：原矿→破碎→粉碎→煅烧→湿式超细→干燥→包装。
