水力旋流器组是一种高效、结构简单的分级与分离设备，广泛应用于矿业、化工、环保、石油等领域，尤其在选矿厂的闭路磨矿系统中扮演关键角色。它通过多个小型旋流器并联运行，实现大处理量与精细分级的统一，是现代工业中固液分离、颗粒分级的核心装备之一。
工作原理

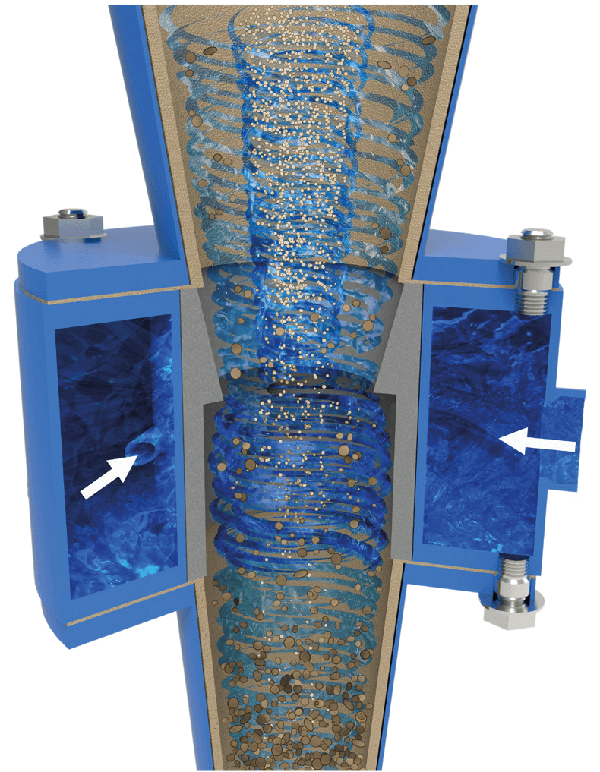

水力旋流器组基于离心沉降原理工作。矿浆或混合液在一定压力下沿切线方向进入旋流器，在筒体内形成高速旋转流场。由于不同粒度或密度的颗粒所受离心力不同，粗颗粒或重相物质被甩向器壁，并沿锥体螺旋向下，从底部底流口排出；而细颗粒或轻相则集中在中心区域，随内层上升流从顶部溢流管排出，从而实现颗粒分级或液固分离。

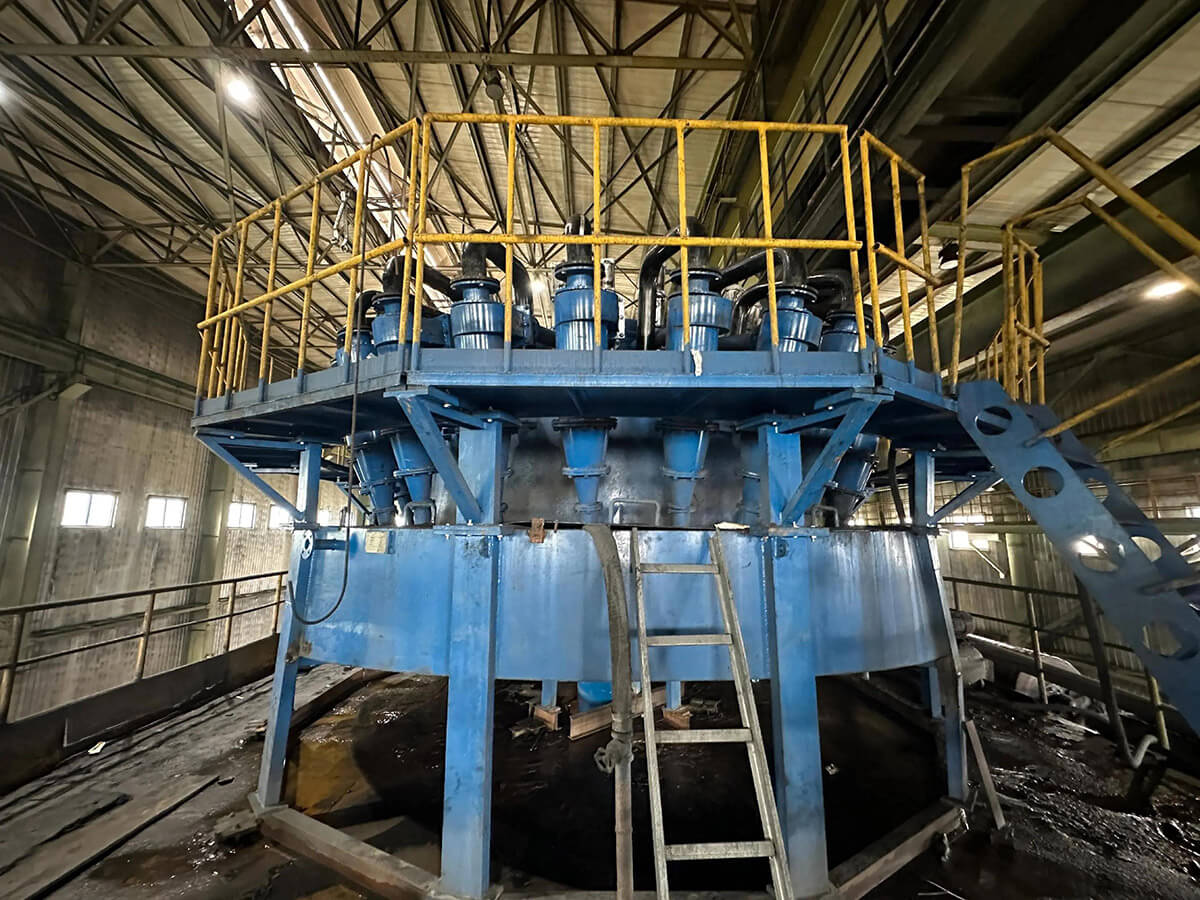

当单个旋流器处理能力不足时，采用多台并联组成“旋流器组”，共用进料管、溢流箱和沉砂箱，既提升产能，又保证分级精度。
产品结构

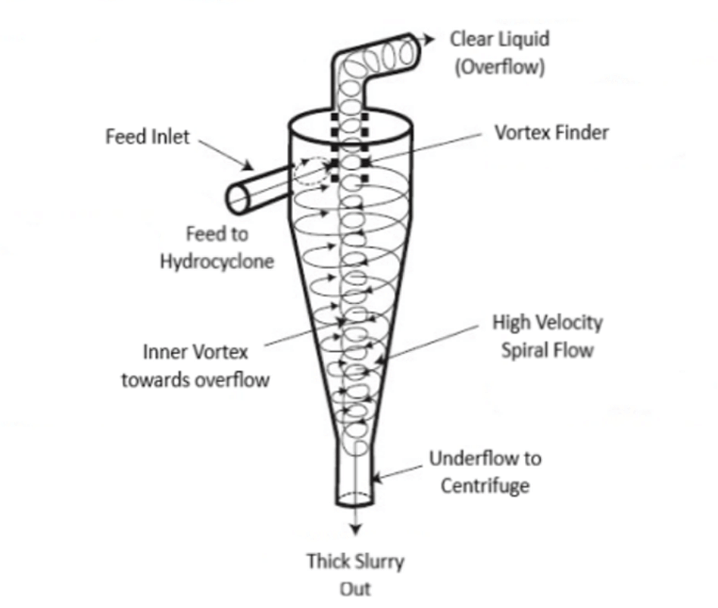

水力旋流器组主要由以下部分构成：
- 多个单元旋流器：并联安装，通常为FX系列（如FX-125、FX-150），直径范围50–660mm不等。
- 进料系统：包括进料泵、分配箱和进料管路，确保物料均匀分配至各单元。
- 溢流箱：收集各旋流器顶部溢流，集中输出细粒级产品。
- 沉砂箱（底流箱）：汇集底部排出的粗颗粒物料。
- 支撑框架与管道系统：固定整体结构，连接各部件。
- 耐磨内衬：旋流器内部常衬有聚氨酯、高铝陶瓷、碳化硅或橡胶等材料，以提高使用寿命。
产品优势
- 处理量大：通过并联多个单元，显著提升整体处理能力，适用于大规模生产。
- 分级效率高：分级效率可达80%–90%，溢流粒度可控，满足精细分级需求。
- 结构简单，无运动部件：运行稳定，维护成本低，占地面积小。
- 模块化设计：可灵活增减单元数量，适应不同工况。
- 自动化程度高：可配备自动控制系统，实时调节压力、浓度和流量，保障分级稳定性。
- 应用广泛：不仅用于矿浆分级，还可实现脱泥、脱水、浓缩、尾矿干排等多种功能。
