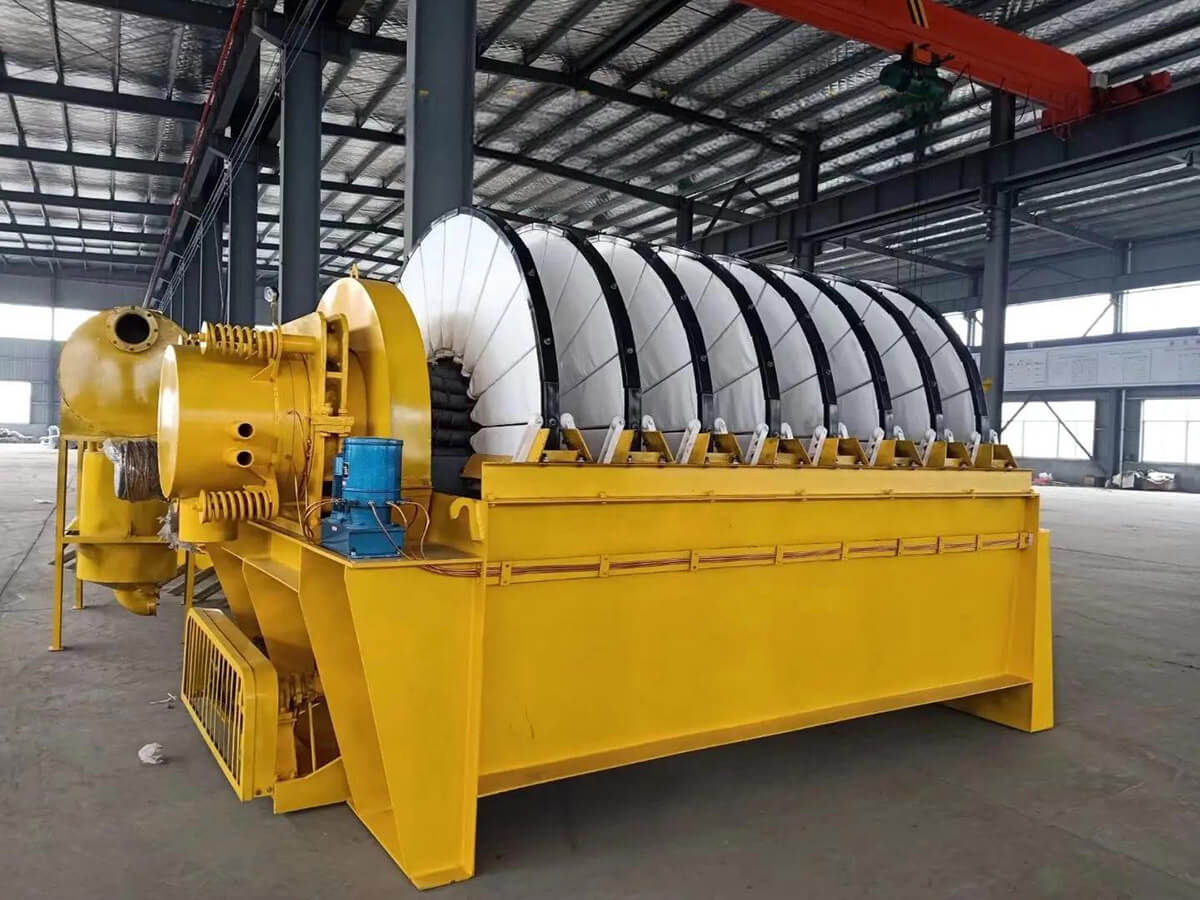

盘式过滤机是一种高效、节能的固液分离设备，广泛应用于矿山、冶金、化工、环保和食品等行业，尤其适用于细粒度物料的脱水处理。它以真空或压力为动力，通过滤盘上的过滤介质实现连续自动化作业，具有结构紧凑、运行稳定、维护简便等优势。

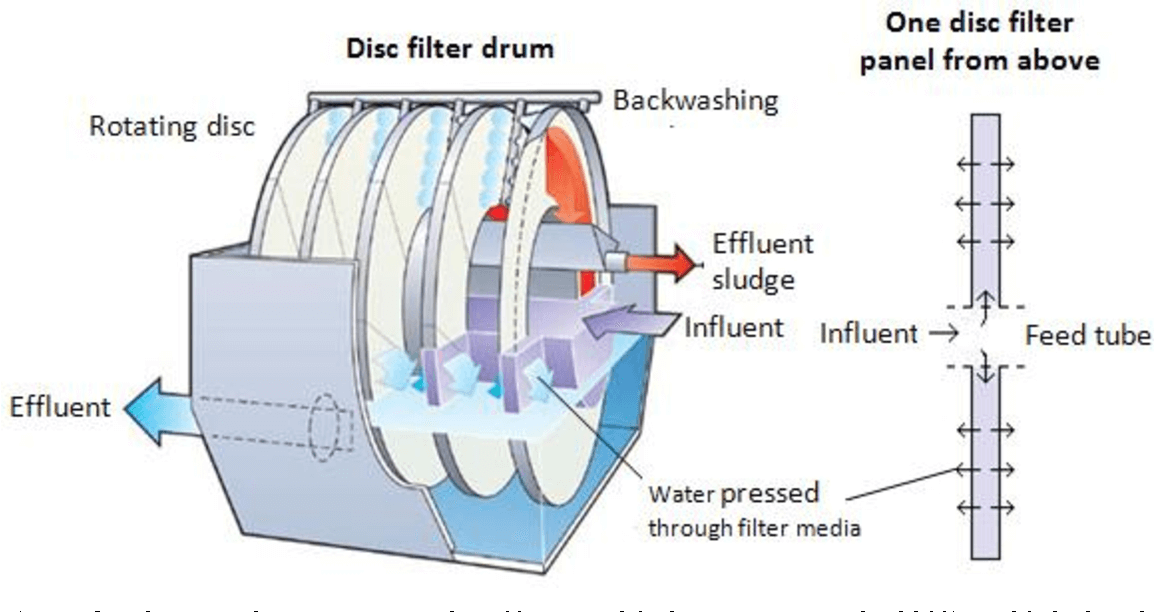

工作原理
盘式过滤机的核心原理是利用压力差（真空或正压）驱动液体穿过滤布，固体颗粒被截留在滤布表面形成滤饼。
- 在真空型设备中，滤盘部分浸入料浆槽，真空系统在滤盘内部形成负压（通常为0.08MPa左右），液体在压差作用下穿过滤布进入滤室，固体则附着于滤布表面形成滤饼。
- 随着滤盘旋转，滤饼依次经过过滤区、干燥区、卸料区和清洗区，完成一个循环：
- 过滤区：吸附料浆并形成滤饼；
- 干燥区：继续抽真空降低滤饼含水率；
- 卸料区：通过反吹风或刮刀将滤饼剥离；
- 清洗区：自动冲洗滤布，恢复通透性。
- 某些新型设备还采用“自搅拌”设计，利用旋转滤盘冲击料浆实现均匀布料，避免沉淀。

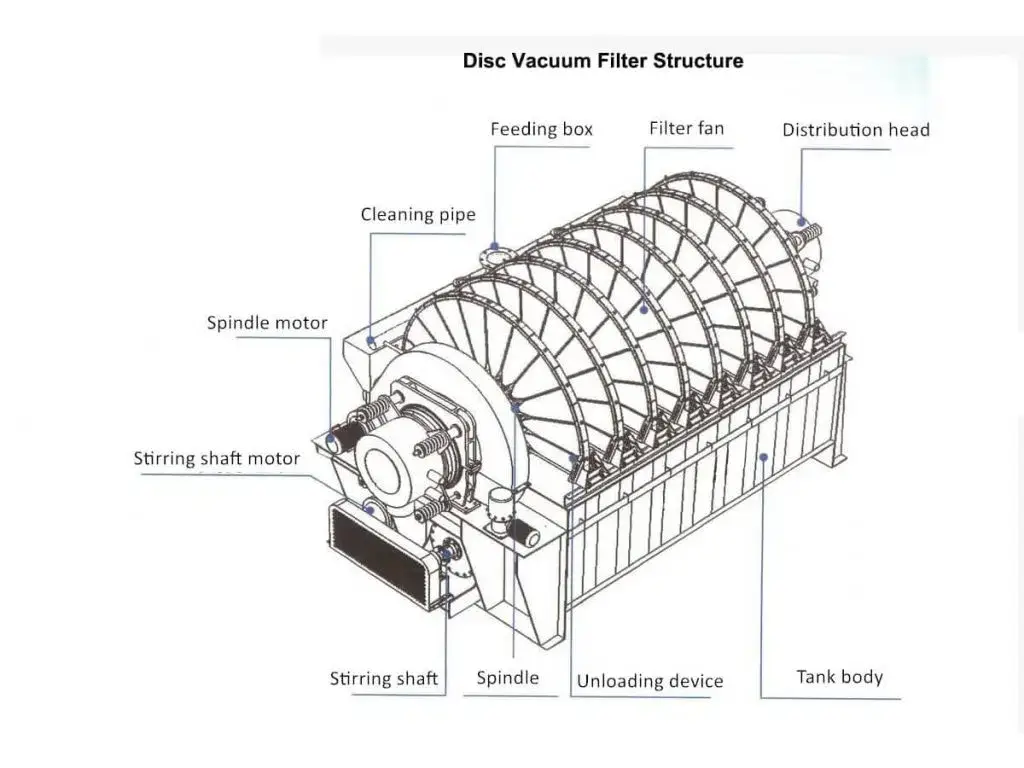

产品结构
盘式过滤机主要由以下几大部分构成：
- 槽体：容纳料浆，设有进料口和溢流堰。
- 主轴与滤盘组件：

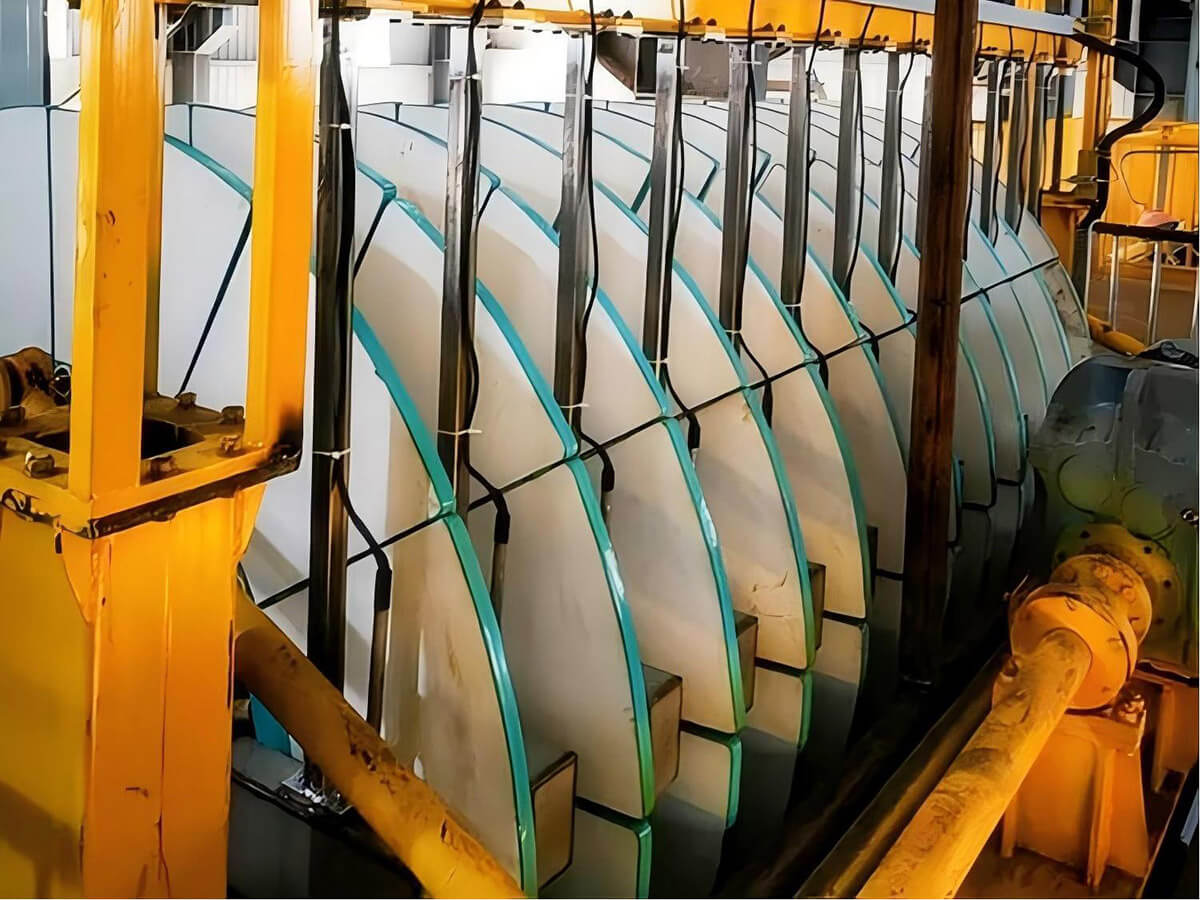

- 多个扇形滤板拼接成圆形滤盘，材质多为高强度工程塑料或不锈钢；
- 滤板外包覆锦纶单丝或复丝滤布，耐腐蚀、不易堵塞。
- 真空系统：包括真空泵、分配阀、滤液管路，用于建立并控制负压环境。
- 分配阀：控制各滤室在不同区域的气路切换，确保流程有序进行。
- 卸料装置：采用反吹风、刮刀或振动方式清除滤饼。
- 滤布清洗系统：高压水喷嘴自动冲洗滤布，保持过滤效率。
- 传动系统：电机+减速机驱动主轴低速旋转（常见0.5–3转/分钟），支持变频调速以适应不同物料浓度。
- 自动化控制系统：PLC控制运行参数（如转速、真空度、反吹压力），实现无人值守操作。
产品优势
- 高效节能：相比传统过滤设备，能耗降低30%以上，同等处理能力下占地节省50%以上。
- 自动化程度高：全流程由PLC控制，操作人员仅需监控运行状态，劳动强度低。
- 滤饼含水率低：经干燥区进一步脱水后，滤饼含水率可降至16%以下（如锌精矿处理）。
- 滤布寿命长：采用耐磨锦纶滤布及自动清洗装置，使用寿命提升40%以上。
- 模块化设计：可根据处理量灵活增减滤盘数量，便于扩容与维护。
- 密封性好：采用模具定位焊接技术，漏气点减少90%，提高真空稳定性。
- 适用范围广：可处理金属矿、非金属矿、煤泥、化工结晶物及污泥等多种物料。
