锰矿石加工工艺

锰矿石加工工艺是将原矿通过物理、化学或联合方法进行处理，以提高锰品位、去除杂质，并制备满足冶金、化工、电池等行业需求的锰精矿或锰化合物的过程。根据矿石类型（如氧化锰矿、碳酸锰矿）、嵌布粒度、杂质含量及最终产品要求，工艺流程灵活组合，通常包括‌采矿、破碎、磨矿、选别、脱水‌等核心环节，部分场景还需进行‌烧结、化学加工或冶炼‌。

一、采矿：因地制宜选择开采方式

锰矿开采方式主要取决于矿体赋存条件：

• ‌露天开采‌：适用于埋藏较浅、地表条件良好的矿区，采用爆破、挖掘、运输等设备高效采出矿石；
• ‌地下开采‌：用于矿体深埋或地形复杂的区域，技术要求更高，安全性管理更严格。

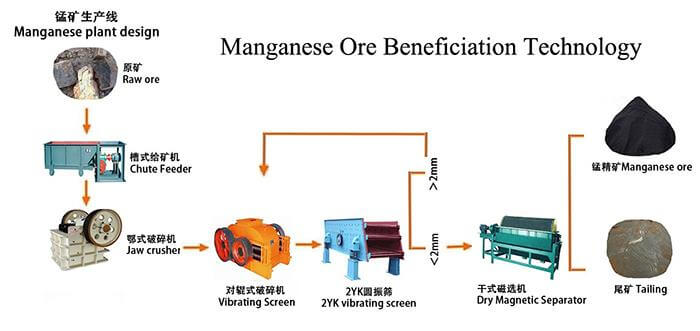

二、破碎与筛分：实现粒度控制与初步分级

破碎是选矿前的关键准备工序，目的是将大块原矿破碎至适合后续处理的粒度。

1. ‌粗碎‌：使用颚式破碎机将矿石破碎至100mm以下；
2. ‌中细碎‌：通过圆锥破碎机或反击破碎机进一步破碎至6～10mm；
3. ‌筛分‌：利用振动筛对破碎后矿石按粒度分级，不合格颗粒返回再破碎，确保进入磨矿阶段的物料粒度均匀。

三、洗矿与脱泥：去除泥质干扰

尤其适用于风化型氧化锰矿石，这类矿石常含大量矿泥和粉矿，影响后续分选效果。

• 采用螺旋洗矿机、水力旋流器等设备，通过水流冲洗和机械搅拌，使泥土、沙石等非矿物质与锰矿物分离；
• 洗矿溢流可进一步用重选或强磁选回收细粒锰矿物。

四、磨矿与分级：实现矿物单体解离

将破碎后的矿石进一步研磨，使锰矿物与脉石充分解离，为高效选别创造条件。

• 使用球磨机或自磨机将矿石磨至0.074mm（200目）以下；
• 磨矿后通过分级机（如螺旋分级机、水力旋流器）控制矿浆细度，确保入选粒度一致性。

五、选别工艺：根据矿石特性选择合适方法

1. ‌重选法‌：适用于粗粒嵌布的氧化锰矿

• ‌原理‌：利用锰矿物（比重4.5～5.0）与脉石（如石英，比重2.65）之间的密度差异进行分选；
• ‌常用设备‌：
  • 跳汰机：处理30～3mm粒级，适合粗粒富集；
  • 摇床：处理-3mm细粒级，可获得高品位精矿；
• ‌典型流程‌：矿石破碎至6～0mm后分组，粗粒跳汰，细粒摇床选别。

2. ‌强磁选法‌：主流选矿技术，适应性强

• 锰矿物属弱磁性（比磁化系数10×10⁻⁶～600×10⁻⁶ cm³/g），在800～1600kA/m强磁场下可有效回收；
• 可提高锰品位4%～10%，操作简单、适应性强，已成为国内锰矿选矿主导工艺；
• 新型中、粗、细粒强磁机陆续应用，微细粒强磁选机尚在试验阶段。

3. ‌浮选法‌：用于复杂难选矿石

• 针对细粒嵌布、共生关系复杂的碳酸锰矿或高铁高磷矿；
• 利用捕收剂改变锰矿物表面性质，使其附着气泡浮出；
• 常与磁选联合使用，形成“强磁-浮选”流程，如遵义锰矿即采用此工艺。

4. ‌联合选矿流程‌：提升综合回收率

• 实际生产中多采用多种方法组合，例如：
  • ‌重-磁选‌：福建连城锰矿采用跳汰+强磁选，精矿品位达40%以上；
  • ‌强磁-浮选‌：处理低锰、低磷、高铁碳酸锰矿；
  • ‌洗矿-重选-磁选‌：综合去除泥质、粗粒富集、细粒提纯。

六、烧结与造块：改善入炉性能

对于需用于高炉冶炼的锰矿石，常需进行烧结处理，以提高强度、改善透气性。

• 在带式烧结机上完成，混合料经点火、高温烧结形成多孔块状烧结矿；
• 烧结过程中生成低熔点液相（如锰橄榄石），作为粘结相；
• 点火温度一般为1050～1250℃，时间延长至90秒以缓解碳酸盐分解导致的爆裂。

七、脱水与干燥：最终产品制备

选别后的锰精矿含水较高，需脱水处理以便储存和运输。

• ‌浓缩‌：使用浓密机初步沉降，提高矿浆浓度；
• ‌过滤‌：采用真空过滤机或压滤机进一步脱水；
• ‌干燥‌：必要时进入回转窑进行热风干燥，使水分降至10%以下。

八、化学加工与冶炼：制备高附加值产品

1. ‌化学加工‌

• ‌酸法‌：适用于菱锰矿（MnCO₃），用硫酸溶解制取硫酸锰溶液，再精制结晶；
• ‌碱法‌：用于软锰矿（MnO₂），通过氧化焙烧制取锰酸钾、高锰酸钾等化工产品。

2. ‌冶炼‌

• ‌高炉法‌：生产高碳锰铁（含锰60%～80%，碳6%～7%），使用锰矿石、焦炭、石灰配料冶炼；
• ‌电炉法‌：用于生产中低碳锰铁或电解锰；
• ‌电解法‌：制取纯度99.7%以上的电解金属锰，广泛用于合金、电子材料等领域。
